Monel 400 ( UNS N04400)作為一種耐蝕材料已有很長的應(yīng)用歷史，是二十世紀(jì)初期即開發(fā)的一種高銅鎳合金。該合金是由鎳和銅組成的只能通過冷做硬化的固溶合金，兼具銅的金屬性和鎳的鈍化性，是一種具有良好韌性、可用于各種腐蝕環(huán)境中的鎳銅合金，通常用于偏氧化性的、中性至中等的還原性環(huán)境。

悅廷特種合金在國內(nèi)倉庫擁有大量美國、德國、日本、瑞典、奧地利等國外知名鋼廠Monel 400的進(jìn)口現(xiàn)貨庫存，材料規(guī)格齊全，可提供原材質(zhì)保證書。

Monel 400 相近牌號

Monel 400 執(zhí)行標(biāo)準(zhǔn)

Monel 400 材料特性

1.適合各種腐蝕環(huán)境

2.耐氯離子應(yīng)力腐蝕開裂

3.在一定的溫度范圍內(nèi)具有很好的強(qiáng)度及韌性

4.耐干氯氣、氟氣、氯化氫及氟化氫氣體腐蝕

化學(xué)的組成

Monel 400 化學(xué)成分

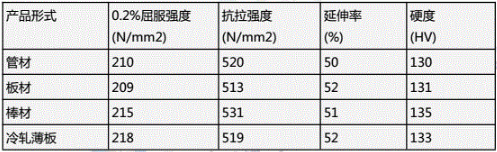

Monel 400 機(jī)械性能

在所有條件下，V型缺口沖擊韌性值在室溫條件下為:135-325焦耳。Monel 400合金在零度以下具有優(yōu)異的機(jī)械性能。強(qiáng)度和硬度的增加僅僅很少損傷延展性或沖擊抗力。即使冷卻到液氫溫度，該合金也不會發(fā)生從易延展到脆化的轉(zhuǎn)變，這和許多鐵基材料相比形成顯著對照，雖然鐵基材料通常在低溫下強(qiáng)度增高但會變脆。

Monel 400 耐腐蝕性

1.Monel 400合金在還原性條件下，較工業(yè)用純鎳(UNS N02200)更耐蝕，在氧化性條件下較精煉的銅合金更耐蝕。

2.不能用于高氧化性酸中，如硝酸和亞硝酸，在這種環(huán)境中應(yīng)采用鉻不銹鋼，如UNS S44627或UNS 31000。在中等還原性酸、中性或堿性溶液中，可考慮采用Monel 400合金。

3.在大多數(shù)堿鹽有機(jī)物及大氣環(huán)境中均有較好的耐蝕性。該合金可用作苛性堿的冷卻器，但在高溫、高應(yīng)力、高濃度的堿液中，該合金會發(fā)生應(yīng)力腐蝕開裂。

4.還可用于還原性酸中，如硫酸、鹽酸中，尤其是酸中無空氣或氧化性物質(zhì)存在時(shí)，該合金具有優(yōu)良的耐氯化物應(yīng)力腐蝕開裂能力。

5.在高于371℃含硫氣體中，Monel 400合金在高于260℃熔融硫磺中將發(fā)生腐蝕。

6.對所有濃度的氫氟酸直到沸點(diǎn)都具有出色的腐蝕抗力。

7.海水和咸水中是主要應(yīng)用領(lǐng)域。

以下是Monel 400合金在各種酸中24小時(shí)的浸泡實(shí)驗(yàn)表：

Monel 400 工藝性能

熱加工

退火溫度應(yīng)控制在700-800℃，推薦快速空冷以得到最佳耐腐蝕性能，時(shí)間和溫度將直接影響最終晶粒度。

冷加工

冷加工應(yīng)進(jìn)行中間退火，具有較高加工硬化率，冷成形變形量要高于5%，必須在去應(yīng)力或退火后才能使用。

焊接

可用氬弧焊、等離子體電弧、氣體保護(hù)焊或手弧焊等方法進(jìn)行焊接，首推脈沖電弧焊，焊后最好進(jìn)行表面處理。

Monel 400 應(yīng)用領(lǐng)域

NEWS

MONEL 400

原油分餾塔內(nèi)襯

NEWS

MONEL 400

海洋工程設(shè)備

NEWS

MONEL 400

油氣開采設(shè)備

NEWS

MONEL 400

堿性蒸餾塔

NEWS

MONEL 400

電力和電子部件
