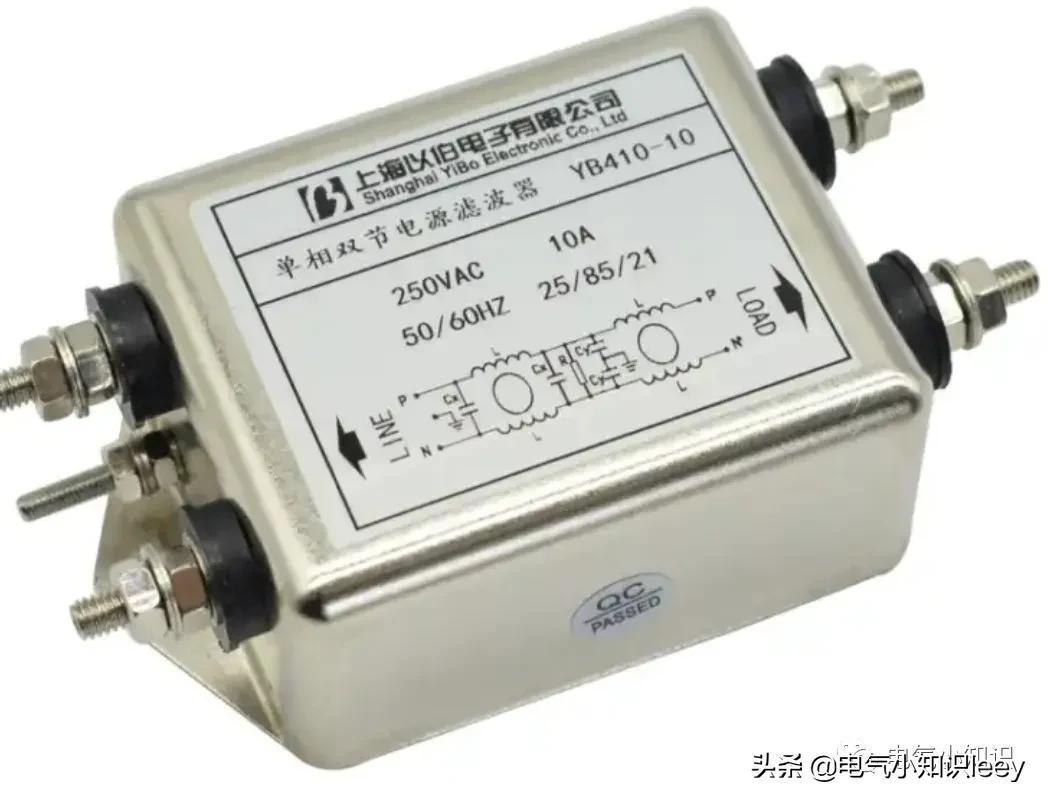

電源濾波器又稱電源EMI濾波器。是抑制電氣噪聲干擾的常用設備。由電容、電感和電阻組成。它的作用是：對特定頻率的頻點或該頻點以外的頻率進行有效濾除，得到特定頻段范圍內的較為純凈的電源信號。也就是濾除電源噪聲為負載提供較為純凈的電源。

?

電源濾波器一端接電源，另一端是負載。由于電磁噪聲的存在會導致電子產品受到其他設備干擾而導致工作異常。根據電源端口的電磁干擾特點，電源EMI噪聲濾波器無衰減地將交流電傳輸到電源，大大衰減隨交流電傳入的EMI噪聲，同時又能有效地抑制電源設備產生的EMI噪聲，阻止它們進入交流電網干擾其它電子設備。

濾波器的種類有直流電源濾波器、交流單相電源濾波器、變頻器、伺服驅動器專用濾波器、交流三相三線電源濾波器、交流三相四線電源濾波器。

?

?

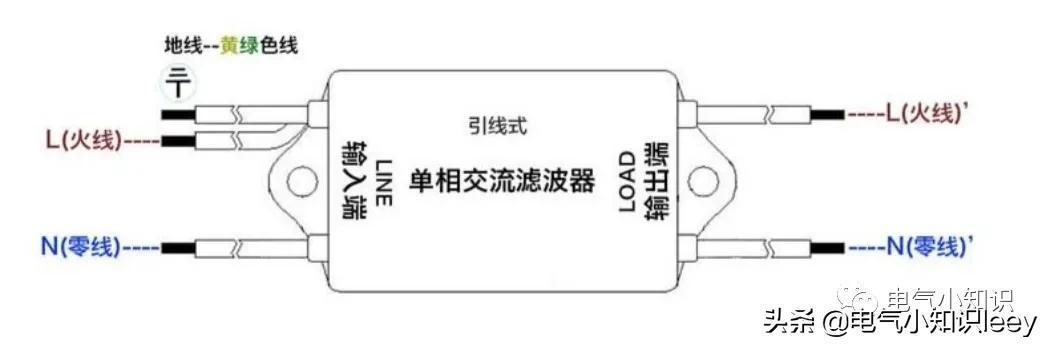

單相220V交流濾波器接線

2電源濾波器參數及運用場合

額定電壓：是指濾波器工作時的最高電壓，在選型時濾波器的額定電壓一定要高于輸入的電壓，一般要高于30%-50%。以50/60Hz的單相220V電壓為例，濾波器的額定電壓一般選用250V的，甚至更大。用在50Hz三相電源的濾波器，額定電壓為440V。若輸入濾波器的電壓過高，會使電源濾波器內部電容器損壞。

額定電流：是指在額定電壓條件下所能通過的連續最大電流，在濾波器內電流會從電感流過，如果電流超出額定電流，濾波器不會馬上損壞，而是電感線圈長時間升溫發熱導致絕緣層受損。

漏電流、絕緣電阻、耐壓值、工作溫度

插入損耗是電源濾波器性能優劣的主要指標。在同一負載上濾波器接入前負載所接受到的功率與濾波器接入后負載所接受到的功率的比值，就是插入損耗，其單位是分貝dB。在選型時，選擇dB較大的，越大說明抗干擾能力越強。

3電源濾波器的使用場合

變頻器、伺服驅動器、開關電源以及應用開關電源的電氣設備都會用到電源濾波器，但是，由于國內EMC的監管不嚴格，很多廠家為了降低成本，都沒有用濾波器。

4電源濾波器使用注意事項

電源濾波器在應用時一定要注意濾波器的安裝問題，因為如果濾波器安裝得不合適反而會得到一個更差的效果。

（1）電源接入斷路器出來后進入濾波器的輸入端，且濾波器必須可靠接地。

（2）如果存在設備對電網電源產生干擾，將濾波器裝在會產生干擾的設備的電源進線端，離產生干擾源的設備越近越好。

（3）為了保證濾波器有良好的散熱和濾波效果， 濾波器的金屬外殼與設備的機架以及電氣安裝板要有良好的接觸。

（4）濾波器的接地點與設備機殼的接地點應該一致，并盡量縮短濾波器的接地線。

（5）金屬外殼的濾波器要直接和設備機殼連接。如外殼噴過漆，則必須刮去漆皮，若金屬外殼的EMI濾波器不能直接接地或使用塑封外殼EMI濾波器時，與設備機殼的接地線應可能短。

（6）如果濾波器輸入、輸出線挨著很近，必須采用雙絞線或屏蔽線。濾波器輸入線，輸出線需要拉開距離，切忌并行，以免濾波器效能降低。濾波器連接線以選用雙絞線為佳，他可以有效消除部分高頻干擾信號。
